本篇文章将介绍增量编译方案中增量部署的多种方式，以及 Jugg 是如何实现热修复+热重载混合部署的。

0. 写在最前 ​

目前 Jugg 依然在稳定迭代维护中。我建了用户群，各位可以先进群，有空随时接入：TODO

同时也附上接入手册：Jugg 使用手册。使用非常简单，只需安装到 Android Studio 即可使用。遇到任何问题随时联系我，包解决。

本篇为系列文章第四篇，整体方案见：TODO

1. 增量部署是什么？ ​

增量部署是增量编译方案中，仅把部分的编译产物推送到 App 并使其生效的能力。与其相对的全量部署就是安装完整的 APK 了。

背景同步：这里的增量编译方案指的不是 Gradle 编译中的增量编译，而是像 Jugg 这样不再进行完整构建，仅进行改动部分构建的方案。

为什么需要增量部署呢？因为在增量编译方案中，一般不会完整地构建出一个新的 APK，而是仅编译出部分增量的 DEX / 资源 / Assets。因此如何把这些增量的产物生效也是增量编译方案需要思考的重点。

各种增量编译方案可谓是八仙过海，各显神通，落地了非常多骚有趣的实现方式，我们接着往下看。

2. 目前都有哪些增量部署方案？ ​

讲到如何把增量的产物生效，大家第一反应估计会想到热修复。热修复是一个用在线上的动态加载新代码/资源的方案，主要用来做一些 bug 修复和小功能更新。

实际上在多个增量编译方案中，就是参考热修复来实现增量部署的，比如 QQ 音乐的 Lightning 和 有赞的 Savitar 。 事已至此，我们不妨就先看看如何用热修复来实现增量部署。

2.1 热修复方案 -- 经过时间考验的经典 ​

用一句话解释热修复的原理：热修复是在 App 启动时，通过反射插入新的 Dex 和 资源路径到指定的类，同时使其优先生效，来实现代码/资源增量部署的能力。

热修复的部署方式，具体来说会有以下几个步骤：

  1. 代码增量加载：在 Application.attachBaseContext 阶段，通过 Context 获取 BaseDexClassLoader，然后通过反射将新的 DEX 文件插入到 pathList.dexElements 字段中。因为 ClassLoader 会按顺序搜索类来加载，所以只要插入到头部就可以了。
  2. so 替换加载：和代码增量加载类似，只不过反射插入的变量变成 pathList.nativeLibraryPathElements；
  3. 资源增量加载：在 Application.attachBaseContext 阶段，通过反射构建一个新的 AssetManager，然后通过反射将新的资源包通过 addAssetPath 方法设置进去；然后遍历 ResourcesManager 的 mActiveResources 或 mResourceReferences，将新的 AssetManager 设置进去。

值得一提的是，这里的资源包设置的是一个不含 dex 的 res.apk 包，所以 assets 和 res 的增量部署都支持。

这里同学们可能会有疑问，所有热修复框架都是用的这个方案吗？

不是的，除了这个反射插入路径的方案，代码替换还有还有 native hook 方案，插桩方案等。native hook 方案如 Andfix 兼容性难度较大，用的人不多。插桩方案如 Robust 有一定性能和包体积的副作用，但优点是可以实时生效。

更多信息参考见：
Tinker 热修复解析 http://w4lle.com/2016/12/16/tinker/index.html
热修复方案汇总 https://zhuanlan.zhihu.com/p/75465215

了解了热修复原理之后，再实现增量部署思路就很清晰了。把 dex/res.apk 文件推送到手机指定目录上，App 重启时用热修复的方式加载这些增量产物即可。

2.2 Instant Run 方案 -- 增量编译的始祖 ​

讲到热修复，就不得不提增量编译始祖 Instant Run，因为经典热修复的思路就是来源于它。Instant Run 是 Android 官方 2016 年推出的增量编译方案，目的是大幅提高日常开发的编译速度。可惜革命失败，功能已经永久下线了。兜兜转转回到本源，让我们一起看看它是怎么实现增量部署的。

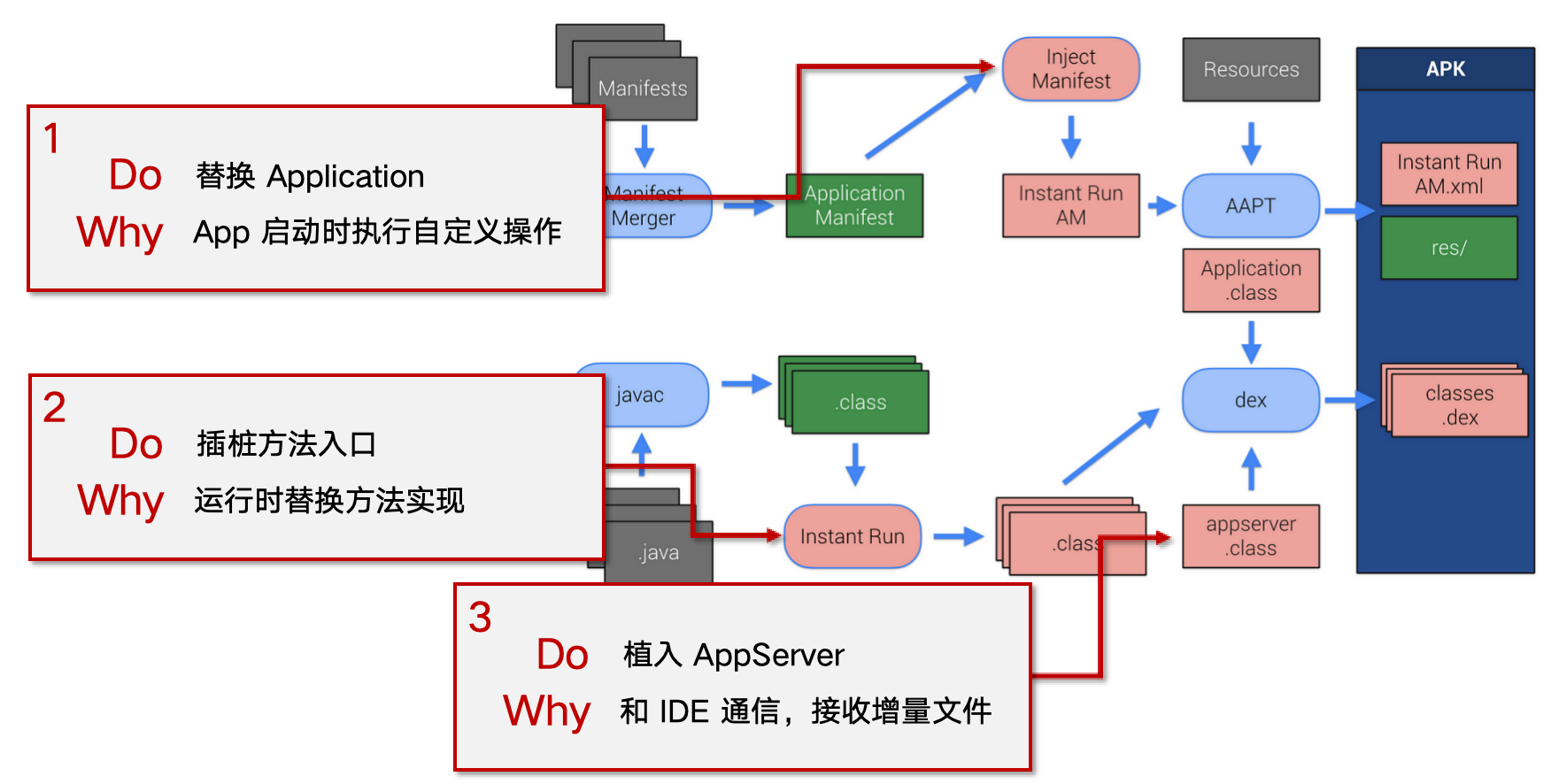

在首次编译时，Instant Run 做了三件事：

alt text

  1. 把 Application 换成自己的 Application。这一步的目的是启动的时候可以做一些初始化，比如把热修复里 Application.attachBaseContext 这个阶段的事情自动化完成了，不再需要开发自己加代码。当然完成自己的事情后，会把原来的 application 调用起来，做到透明无感知。

  2. 给方法入口插桩。这一步是用来在后续增量编译时动态替换方法实现用的，下文会再次提到。

  3. 植入了一个 AppServer，这个 server 是用来和 IDE 通信的，接收 IDE 发送过来的增量文件并生效。

在后续增量编译阶段：

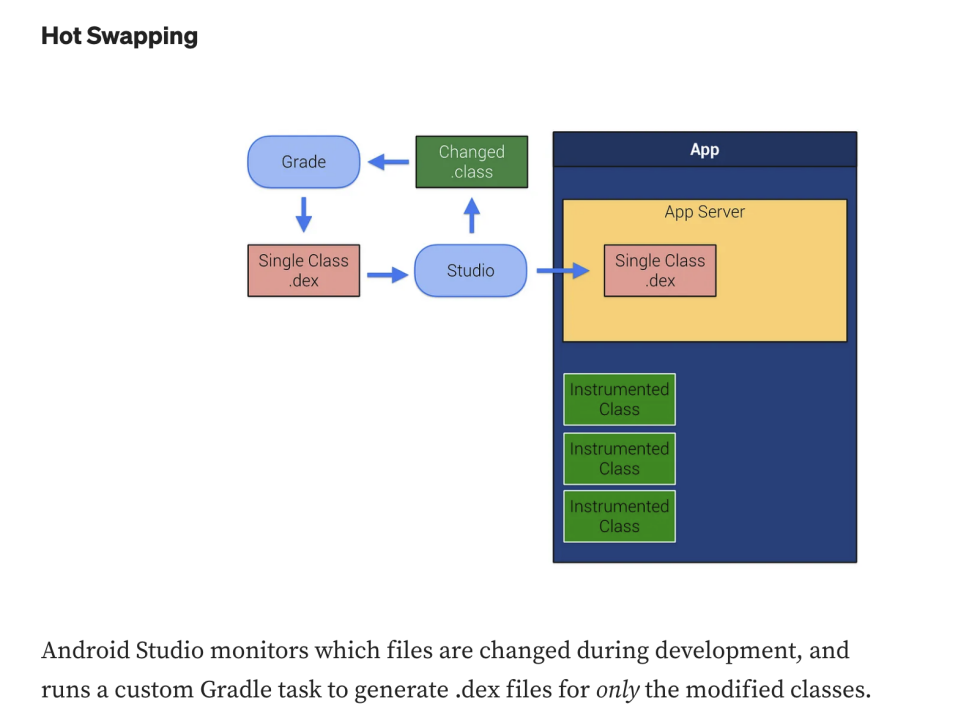

在命中 Hot Swapping 模式（如仅修改了某个方法的实现）下，Instant Run 会执行一个自定义 task，仅编译变化的文件。

编译出来的增量 dex，会通过 IDE 发送给 AppServer。AppServer 会把变化的类标记为需要替换，并把补丁 dex 插入到 dex 列表前排。等下次执行这个类的方法时，依靠上面第二步的插桩，就可以把实现给重定向到新的实现。

在命中 Hot Swapping 模式时，App 是无需重启，立即可以生效的。除了 Hot Swapping 模式，还有 Warm Swapping，Cold Swapping。

Warm Swapping 适用于修改了资源的情况，因为资源不会自动生效，所以需要重启 Activity。

Cold Swapping 是前两个模式不适用的情况下的兜底，需要重启 App。这一步会比较特别，增量 dex 不再通过 AppServer 发送，而是打包成 APK 重新安装。

但是这个 APK 也不是全量的。在首次构建环节，APK 实际上会被 Instant Run 拆分为 10 个 split APK，此时 Instant Run 会通过提前记录的一个 mapping，找到受影响的 split APK 更新并安装。

这就是整个 Instant Run 的方案了。细心的同学可能发现，热修复好像也没怎么发挥作用啊？其实 Hot Swapping 和 Warm Swapping 模式就需要用到热修复的原理来插入代码和资源，且重启 App 后，也需要热修复的原理来恢复之前运行时部署的变更。

Instant Run 整个方案算是很野的，又换 Application 又插桩又热修复，这在 2016 年大家都在 LinearLayout RelativeLayout 的阶段，真是非常具有前瞻性的。只可惜方案太激进了，在面对复杂的大工程时没办法完美兼容，导致最终废弃的下场。

更多信息参考：
Instant Run 官方介绍：https://medium.com/google-developers/instant-run-how-does-it-work-294a1633367f
Inatant Run 代码解析：http://dogee.tech/2016-07-28_InstantRun.html

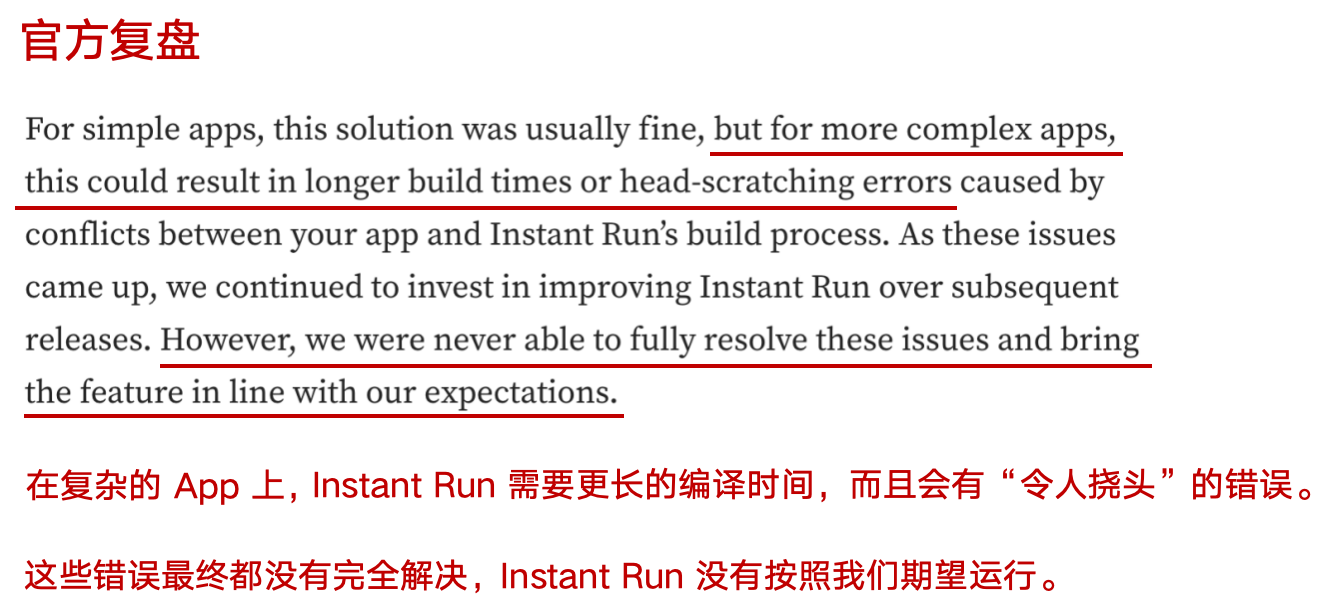

官方复盘：https://medium.com/androiddevelopers/android-studio-project-marble-apply-changes-e3048662e8cd

2.3 Apply Changes 方案 -- 属于安卓自己的热重载 ​

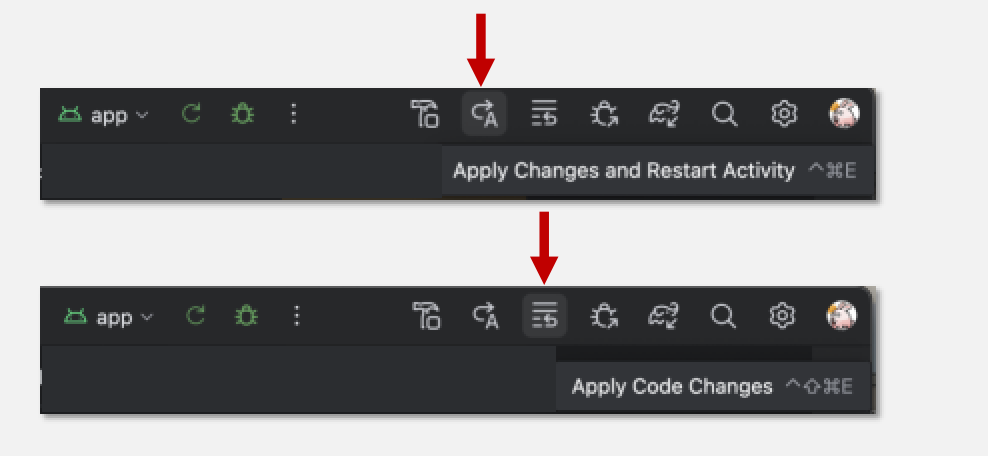

Apply Changes 也是安卓官方的方案。安卓团队不怕失败，不怕困难，痛定思痛，重新出发，定要给大家带来编译优化的革命。这个功能在 2018 年推出，目前依然在 Android Studio 中，也就是这两个按钮：

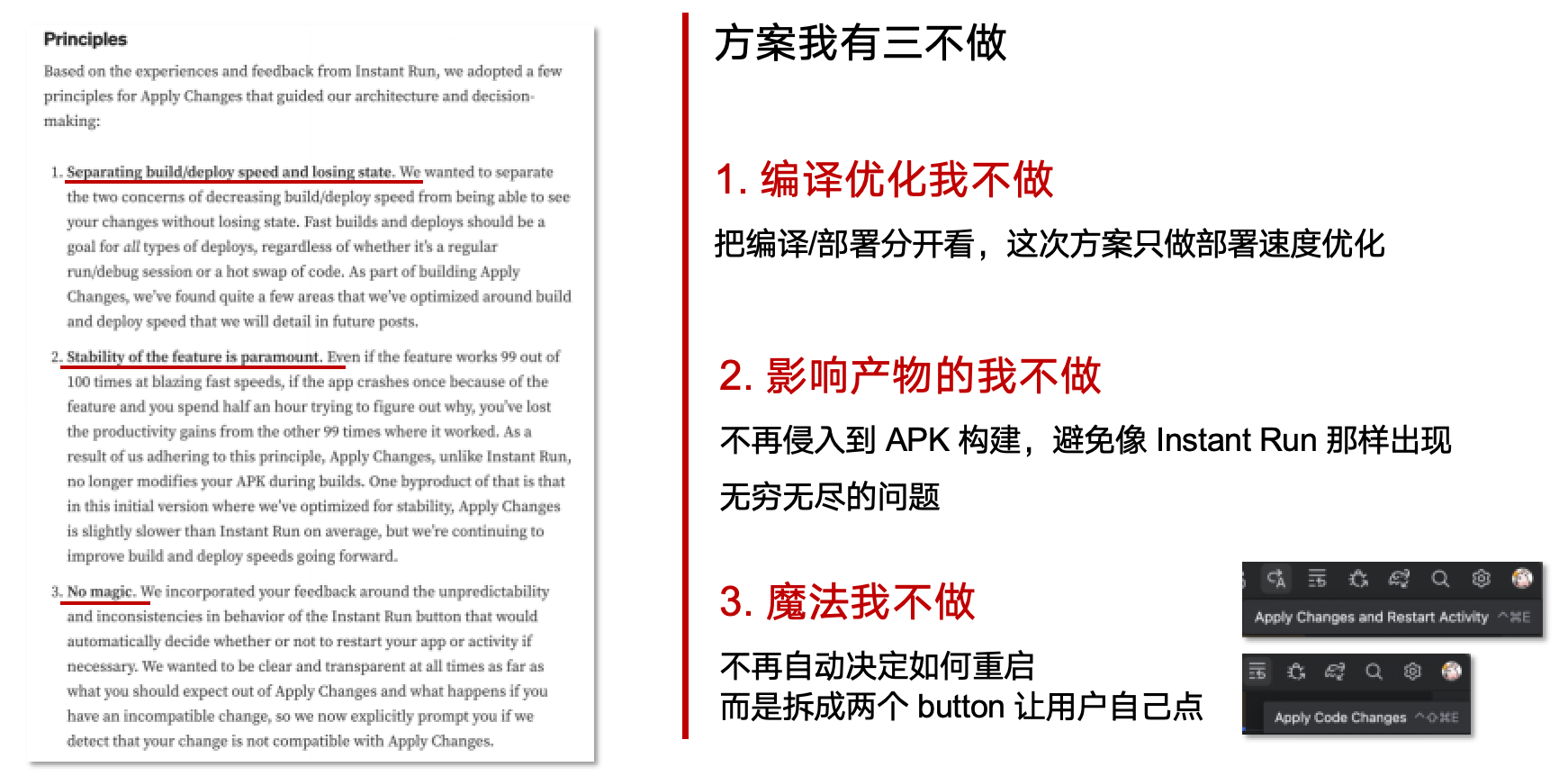

这次的 Apply Changes 方案做了什么呢？经过 Instant Run 的教训，Apply Changes 团队定了三个原则：

alt text

编译我不优化了，产物我也不改你的了，容易翻车；按钮我也都拆分开了（之前 Hot/Warm/Cold Swapping 都在一个按钮，策略自动选择，黑盒存在一定困惑），做到“所点即所得”。这次只做部署优化。

编译，我不优化了；产物，我也不改了；今日你那破 magic 按钮，我也拆定了。少魔改，保稳定，只有这条路才是留给我们走的，长兄还不明白么 ——《黑神话编译》（->原版）

部署，指的是安装 APK -> 重启 App -> 回到原来的状态这个过程。 平时我们习惯了可能感受不深，其实安装+重启+恢复状态这个过程，细算了往往也需要 20s 以上。

那 Apply Changes 打算用什么技术来优化部署呢？答案就是：JVMTI（Java Virtual Machine Tools Interface）Java 虚拟机工具接口。

JVMTI 是 JVM 主动暴露出来的调试接口，支持类初始化监控，对象创建监控，类重载（class redefinition）等功能。像是 Android Studio 的 profiler 功能也是利用 JVMTI 接口实现的。

JVMTI 在 Android 8.0 以上才支持，并且有了自己的专属名字：ARTTI，但功能基本是一样的的，图方便下文还是继续用 JVMTI 这个名字。JVMTI 在 Debug 包是满血版，Release 会关闭大部分功能（毕竟还支持修改类实现这样危险的能力）。但网上也有通过 native hook 强制在 release 包上打开 JVMTI 接口的功能，比如 这篇文章。

Apply Changes 正是利用了类重载这个能力，实现了安卓版本的热重载。类重载可以实现运行时动态修改类的字节码，而不需要重启 App。

代码增量部署有解决方案了，那资源增量部署以及重启后恢复这两个场景怎么办呢？这就不得不说 JVMTI 的霸道之处了：它连安卓源码的实现都可以改！。只要是 JVM 加载的类都可以改，所以 Apply Changes 在加载代码增量部署的同时，还会修改 DexPathList 和 ResourceManager 的实现。

整个 Apply Changes 的流程是这样的：

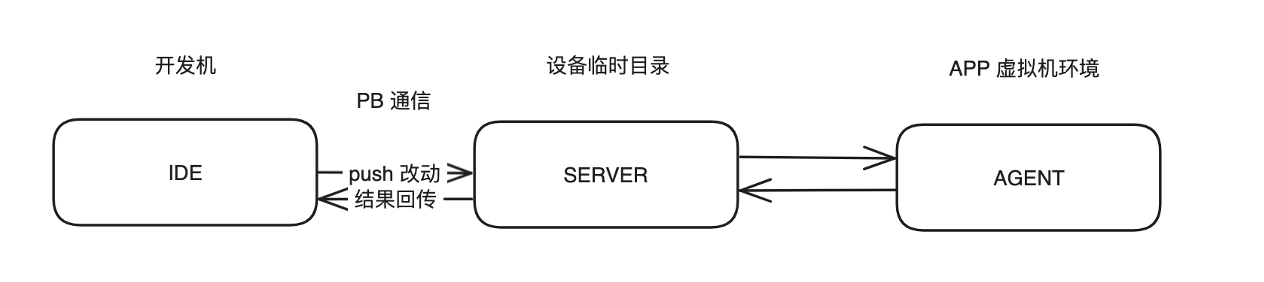

Apply Changes 架构图。

  1. 执行编译，生成新的 APK。然后 IDE 会把该 APK 和设备上的 APK 进行 Diff，找到变化的类和资源，确定需要部署哪些文件。
  2. IDE 将 agent.so push 到 app 的 code_cache/startup_agents 目录中；
  3. IDE 将增量部署文件 push 到 app 的 code_cache/.overlay 目录中；
  4. IDE 将 agent.so attach 到 App 的虚拟机上。除此之外 ActivityThread.java 也会在 App 启动时遍历 code_cache/startup_agents 目录的 so 并 attach 到虚拟机，以此实现部署恢复；
  5. so 会把增量部署的 DEX 文件通过 jvmti->RedefineClasses 方法，运行时替换类实现；
  6. so 会把一个叫 instruments.jar 的包通过 jvmti->AddToBootstrapClassLoaderSearch 接口动态插入到 Dex 加载列表，该包用于实现类似热修复的能力，下面步骤会用到；
  7. so 会调用 jvmti->RetransformClasses 方法进行插桩，完成类似方案一的能力：
    1. 修改 dalvik/system/DexPathList.split_dex_paths 方法，在原实现末尾处插入实现 InstrumentationHooks.handleSplitDexPathExit。该方法会将 .overlay 的 DEX 文件插入到队列前面，实现增量类加载。
    2. 修改 dalvik/system/DexPathList.splitPaths 方法，在原实现末尾处插入实现 InstrumentationHooks.handleSplitPathsExit。该方法会将 .overlay 的 apk 文件中 lib 路径插入到队列前面，实现 so 替换；
    3. 修改 android/app/LoadedApk.getResources 方法，在原实现末尾处插入实现 InstrumentationHooks.addResourceOverlays。该方法会为 resources 增加 ResourcesLoader，实现 res 替换。
    4. 修改 android/app/ResourcesManager.applyNewResourceDirsLocked 方法，在原实现开头处插入实现 InstrumentationHooks.addResourceOverlays。该方法会为对 ResourcesManager.mResourceReferences遍历增加 ResourcesLoader，实现 res 替换。

Apply Changes 的另一个霸道之处，就是能让安卓源码给他打个洞，实现自己的启动加载逻辑（第 4 点）。纯纯亲儿子待遇。

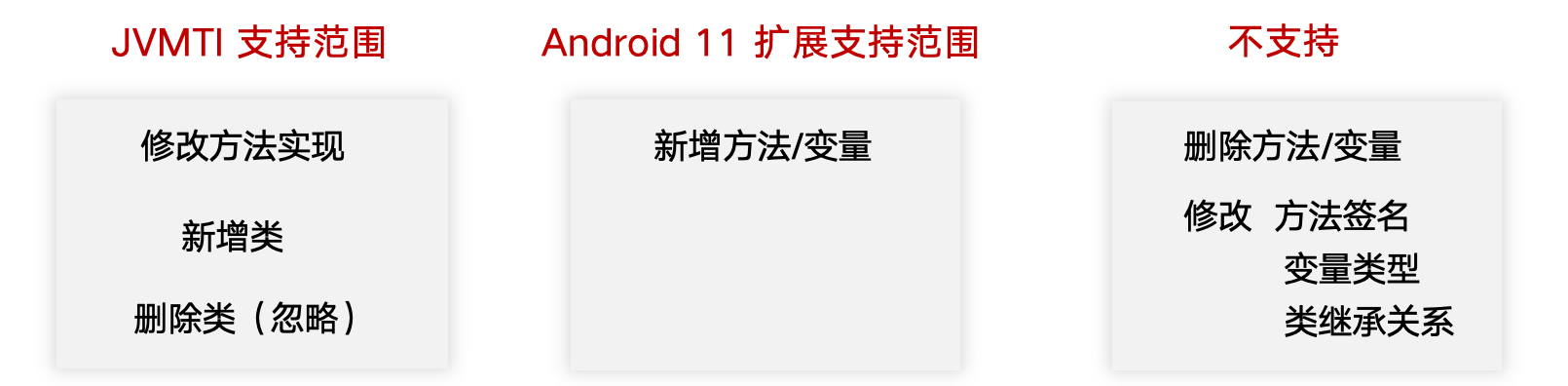

但是，要说但是了，JVMTI 类重载功能是有条件限制的，它不支持类结构的变化，包括增删接口，方法，变量。Apply Changes 团队感觉这也不是个事啊，于是在 Android 11 拓展了增加变量和方法这两个场景：

那不支持的场景咋办呢？Apply Changes 会直接报错，并且提供一个按钮，点击后降级为 APK 安装流程。因为编译部分是没改的，所以直接装生成的 APK 就可以了。流程在此刻实现了闭环。

以上就是 Apply Changes 的整体方案。从个人的使用体验来看，确实很稳定，不用担心什么。但是，没有优化编译速度，导致优化效果不明显；容易触发不支持场景，报错还需要再点一次安装；拆分成三个按钮，每次都要想一下，增加了我使用的心智负担。这估计也是 Apply Changes 没有真正流行起来的原因吧。

PS：虽然正常没啥 bug，但架不住手机厂商硬造啊。目前已经发现鸿蒙 4.2 重启后必现代码部署不生效，以及小米澎湃 OS 偶现指定 App 无法部署 Apply Changes 的问题了。这些是后话了，Jugg 也兼容了，下一篇 Jugg 2.0 再说。

更多信息参考：
Apply Changes 官方介绍：https://medium.com/androiddevelopers/android-studio-project-marble-apply-changes-e3048662e8cd
热重载优化，支持增加变量和方法：https://medium.com/androiddevelopers/structural-class-redefinition-6fc0cbab9161

2.3.1 额外的：如何编写自己的 JVMTI 功能？ ​

大家可能好奇 JVMTI 自己也想用要怎么做？这里也拓展一下。

编译 agent.so 很简单。引用 jvmti.h（这个到处都能找到，黏进去就行），声明入口 jint JNICALL Agent_OnLoad() ，像正常写 android native 代码那样编译出 so 库。

编译出来后，加载有三种方式：

  1. 放置在 App 目录 code_caches/startup_agents，APP 启动时会自动调用（感谢 Apply Changes）
  2. adb 命令 am attach-agent ${包名} ${so 路径}
  3. 程序调用：android.os.Debug.attachJvmtiAgent(so 路径)

这里也可以用这个开源 demo 调试，有些手机有兼容性问题，但整个流程是通的。

2.4 split APK 方案 ​

早在 Instant Run 的方案，就率先使用了 split APK 的特点实现增量部署。在一个内部方案中，也使用了 split APK 的特点实现了增量部署。

关于优缺点，这边直接引用原文描述：

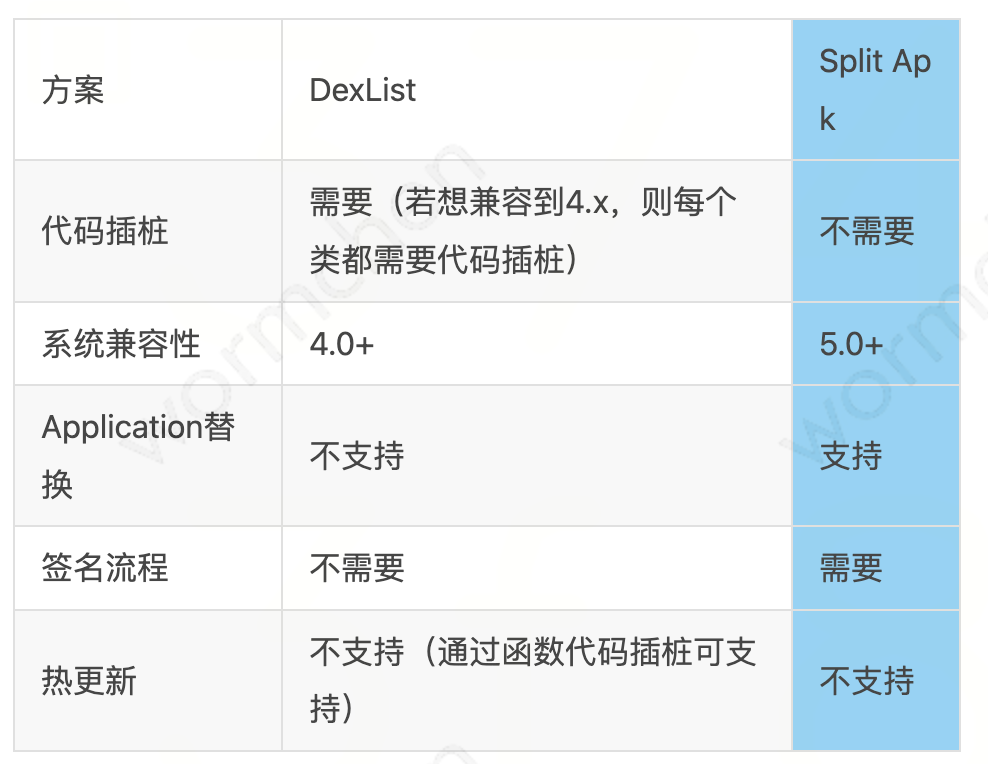

  • 优点：无需插桩，可替换任意的代码（包括Application）
  • 缺点：
    • 需要侵入并改变打包流程，生成的插件包需要使用签名工具签名，从而拖慢增量编译速度
    • 只能支持到Android5.0以上版本，且部分厂商定制ROM并不支持此种方案 由于dexList方案需要侵入工程代码，而且要支持到4.x还需要处理每个class文件进行代码插桩，造成接入成本较高，我们的1.0版本选用了dexList方案.（wormchen 注：参考 Instant Run 的方式做到不侵入工程代码）

以及实现方式：

但为了方便三方工程接入，不影响原代码逻辑，我们又实现了分包APK方案。

  • base.apk：包含全部的资源文件，一个空Dex
  • patch.apk：包含代码补丁的apk，初始时是一个空Dex，其中split="split0"，以保证其处于第一个被加载。
  • orgSrc.apk：包含App原有所有class的Dex，其中split="split1"
    当生成新的补丁包时，若有资源修改，重做base.apk并安装，若有代码修改，重制patch.apk并安装。

总体来说是一个很好的思路，而且 DexList 方案 dex 多了本身也会有一点性能问题，但是要构建 APK 要签名会慢一点。

3. Jugg 的增量部署方案 —— 热修复热重载我全部要！ ​

珠玉在前，Jugg 会选择什么样的增量部署方案呢？首先热重载的优势我想要，但降级场景我不想要，而且 Jugg 只做增量编译，也没有一个完整的 APK 给他降级。

那要不就降级为热修复？听起来很不错，不过有几个问题需要解决：

  1. 如何判断用热修复还是热重载？
  2. 如何实现热重载，自己单独搞一份还是借用 Apply Changes 的通道？
  3. Jugg 是 IDE 插件，不是 Gradle 插件，如何在不需要用户修改工程的前提下实现热修复？

第一点，判断热修复还是热重载。已知 JVMTI（ARTTI） 的适用范围，我们可以通过比较要部署的类，已部署的字节码和将要部署的字节码的差异，找到是否有删除/修改方法/变量类型等情况，判断走热重载还是热修复。（但判断错也不用怕，JVMTI 会报错，再兜底即可）

第二点，如何实现热重载。我最初的想法是参考着 Apply Changes 实现一套自己的部署流程。但在 细读源码 后发现，只需要提供上次部署的 id，新类字节码，热重载类字节码，部署的资源字节流等数据，即可调用 Apply Changes 的接口来实现热重载。

// pb 结构示例
{
   // 上一次的部署 ID，确保中间没有发生清理或并发部署
   "overlayId": "3abc23d49448d56dea1f39df",
   // 新类字节码，保存并插入到 dex 列表
   "new_classes": [{ByteBuffer...}, {ByteBuffer...}, {ByteBuffer...}...],
   // 热重载类字节码，保存并调用 JVMTI 替换类实现
   "modified_classes": [{ByteBuffer...}, {ByteBuffer...}, {ByteBuffer...}...],
   // 资源/assets 文件字节流，保存并替换资源
   "overlays": [{ByteBuffer...}, {ByteBuffer...}, {ByteBuffer...}...],
   ...
}

见 deploy.proto#OverlaySwapRequest

第三点，IDE 插件实现无侵入热修复。我一开始感觉这回偷不了懒了，要不把 Apply Changes 源码自己编译一份，实现兼容热修复的 Apply Changes 吧。上面提到，Apply Changes 的启动恢复部署和热修复本质是做一样的事，所以我只需要将其改造成不支持的类不报错然后重启就可以了。

但又在细读源码之后（这次是 agent 代码）发现，如果你把不支持的类当做新类丢给 Apply Changes，Apply Changes 会跳过检查，直接存储并塞进 dex 列表中。这里的原因是，新类不需要热重载，塞进 dex 列表，等触发初始化的时候自动就会加载了。

但是我丢进去的不是真的新的类，如果类已经加载过就不会再次触发类加载。但此时只要我主动重启一下，触发 Apply Changes 的恢复部署（上一步已经存储好），即可完成热修复的功能。

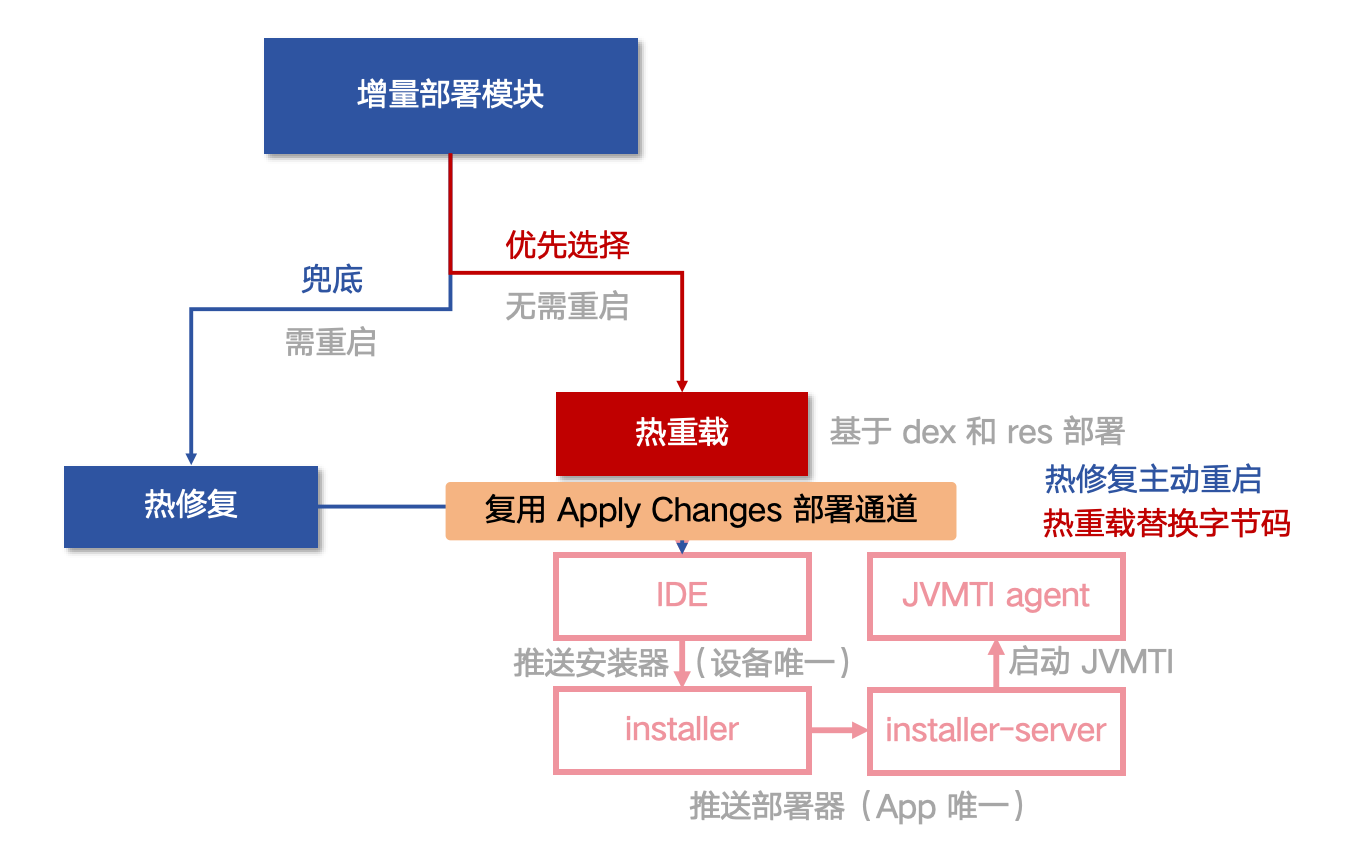

使用先进的 Apply Changes 部署通道非常快（socket + protobuf 通信），平均耗时仅 0.9s。最终整体方案如下：

最近我发现 Apply Changes 还有仅推送产物的通道，这下连装（新类）都不用装了，推送后重启即可，流程更短更快。
